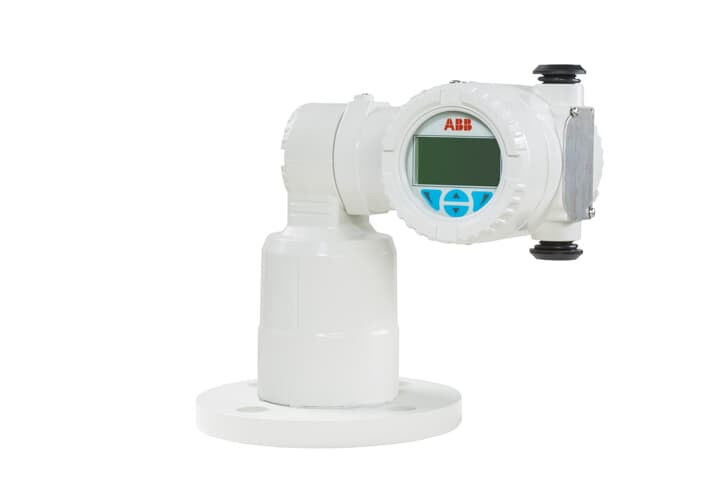

เครื่องส่งระดับเลเซอร์ LLT100

การวัด

• ระยะทาง
  0.5 ถึง 30 เมตร (2 ถึง 100 ฟุต) สําหรับของเหลว
  0.5 ถึง 100 เมตร(2 ถึง 330 ฟุต) สําหรับสารแข็ง
  0.5 m ถึง 200 m (2 ft ถึง 660 ft) สําหรับการใช้งานในการตั้งตําแหน่งที่มีเป้าหมายสะท้อนแสง

• การแก้ไข
  5 มิลลิเมตร

• ความแม่นยําทั่วไป
  ± 11 มม (0.4 นิ้ว)

• วงศ์วัด
  ความยาวคลื่นเลเซอร์: 905 nm ปลอดภัยต่อตา ประเภท 1

• ความแตกต่างของรังสีเลเซอร์
  < 0.35°

• สภาพแวดล้อม

• อุณหภูมิการทํางาน
  ¥40° ถึง +60°C (¥40 ถึง +140°F) ถึง 280°C (535°F) ด้วยท่อเย็น

• อุณหภูมิการเก็บรักษา
  ¥40 ถึง +85°C (-40 ถึง +185°F)

• อุณหภูมิการอยู่รอด
  อุณหภูมิ 40°C ถึง +80°C

• ความดันกระบวนการ
  รูปแบบพื้นฐาน: 1 ถึง + 2 บาร์ (29 psi)
  รุ่น Hygienic: 1 ถึง +1 bar (15 psi)
  รูปแบบที่ระบุความดัน: 1 ถึง + 496bar (719 psi) ขึ้นอยู่กับฟลานจ์

ผลิต

• อานาล็อก
  4 ถึง 20 mA ตรงกับ NAMUR
• ดิจิตอล
  HART 7 (ผลิตหลายตัวแปร)
• การสื่อสาร
  HMI ท้องถิ่น EDD/DTM มือถือ

พลังงานไฟฟ้า

• ไฟจากวงจร
  4 ถึง 20 mA, 16 ถึง 42 V DC
• ตัวเลือกเลนส์ร้อน
  24 V DC (3W)

เครื่องจักรกล

• วัสดุที่ใช้ในการปิด
  อลูมิเนียมเคลือบเป็นผง (มาตรฐาน) สแตนเลส 316L (ตามต้องการ)
• ขนาด
  มหาวิทยาลัย - แฟลนจ์แบน W 247 x H 215 x D 165 มม (9.7 x 8.5 x 6.5 นิ้ว)
  คลาส 150 - แฟลนจ์ยก W 240 x H 242 x D 154 มม (9.5 x 9.5 x 6.1 นิ้ว)
  คลาส 300 - ฟลานจ์ยก W 247 x H 242 x D 165 มม (9.7 x 9.5 x 6.5 นิ้ว)
  DIN PN 16 - ฟลานจ์ที่ยกขึ้น W 247 x H 242 x D 165 มิลลิเมตร (9.7 in x 9.5 x 6.5 in)
  ✅ DIN PN 40 - ฟลานจ์ยกขึ้น W 247 x H 242 mm x D 165 (9.7 x 9.5 x 6.5 นิ้ว)
  ✅ แฟลนจ์สุขอนามัย W 223 x H 215 x D 137 มม (8.8 x 8.5 x 5.4 นิ้ว)
• น้ําหนักของรุ่นมาตรฐาน
  ✅ กล่องอะลูมิเนียมที่มีแหลมอะลูมิเนียมทั่วไป: 3.7 กิโลกรัม (8.2 ปอนด์)
  ✅ 316L กล่อง SST พร้อมแผ่นสแตนเลสสแตนเลสทั่วไป: 8.6 กิโลกรัม (19.0 ปอนด์)
• น้ําหนักของรุ่นที่มีแรงดัน
  √ กล่องอลูมิเนียม: 6.7 ถึง 7.2 กิโลกรัม (14.8 ถึง 15.9 ปอนด์) ขึ้นอยู่กับฟลานจ์
  ✅ 316L SST กล่อง: 10.0 ถึง 10.5 กิโลกรัม (22.1 ถึง 23.2 ปอนด์) ขึ้นอยู่กับฟลานจ์
• น้ําหนักของแบบอนามัย
  ✅ กล่องอะลูมิเนียม: 5.8 กิโลกรัม (12.8 ปอนด์)
  ✅ 316L SST กล่อง: 9.1 กิโลกรัม (20.1 ปอนด์)
• ประเภทการป้องกัน
  IP66 / IP67/ Nema 4 (SS รุ่น 4X)
• การปรับปรุงกระบวนการ
  ราง (ASME 2 ราง, DN50)
  ✅ การติดตั้งสุขภาพ / tri-clamp 4 in (ISO2852)
• ส่วนที่เปียก
  ราคาโรงงานในประเทศไทย
  316L SST, หน้าต่าง borosilicate ซีเมนต์ (รุ่นพื้นฐาน, รุ่นสุขภาพ)
  316L SST หน้าต่าง borosilicate สะสม (รุ่นความดันสูง)

การปฏิบัติงาน

• การแสดง
  ✅จอ LCD 128x64 พิกเซลที่บูรณาการพร้อมอินเตอร์เฟซ TTG (Through-The-Glass)
• ลักษณะของซอฟต์แวร์
  การคํานวณปริมาณเสียง, ปรับความหนาแน่น, การกรอง, ขั้นต่ํา / เตือนเตือน, การแสดงที่กําหนดโดยผู้ใช้งาน ((มี HMI)
• การอนุมัติ CE, ATEX, IECEx, FM, 3A
