การวัดระดับเป็นความต้องการหลักในหลายสาขาอุตสาหกรรมที่ต้องการข้อมูลที่แม่นยําเกี่ยวกับระดับของของเหลว สําหรับจุดประสงค์ตั้งแต่การจัดการการเก็บเก็บถึงการรายงานในการใช้งานในการบําบัดน้ําและน้ําเสียที่สามารถใช้อุปกรณ์ระดับหลายสิบเครื่อง สินค้าที่ให้บริการง่าย การใช้งานที่น่าเชื่อถือ การจัดส่งอย่างรวดเร็วและการบํารุงรักษาง่าย
พัฒนาพร้อมกับลูกค้าของเราและใช้ประสบการณ์ที่กว้างขวางของ ABB ในการวัดระดับ LST200การแก้ไขการวัดระดับที่ฉลาดและน่าเชื่อถือด้วยการออกแบบแบบโมดูล LST200 ใช้ความก้าวหน้าล่าสุดในเทคโนโลยีดิจิตอลรวมทั้งชิปสมาร์ทที่ติดตั้งและอินเตอร์เฟซสําหรับการปรับปรุงกับวิธีการรับข้อมูลที่ทันสมัยในอนาคต เช่น NB-IoT, ให้ประโยชน์เต็มที่ของการดิจิตอล เพื่อการวัดและการแบ่งปันข้อมูลที่ดีขึ้น
การวัดระดับเป็นความต้องการหลักในหลายสาขาอุตสาหกรรมที่ต้องการข้อมูลที่แม่นยําเกี่ยวกับระดับของของเหลว สําหรับจุดประสงค์ตั้งแต่การจัดการการเก็บเก็บถึงการรายงานในการใช้งานในการบําบัดน้ําและน้ําเสียที่สามารถใช้อุปกรณ์ระดับหลายสิบเครื่อง สินค้าที่ให้บริการง่าย การใช้งานที่น่าเชื่อถือ การจัดส่งอย่างรวดเร็วและการบํารุงรักษาง่าย
พัฒนาพร้อมกับลูกค้าของเราและใช้ประสบการณ์ที่กว้างขวางของ ABB ในการวัดระดับการแก้ไขการวัดระดับที่ฉลาดและน่าเชื่อถือด้วยการออกแบบแบบโมดูล LST200 ใช้ความก้าวหน้าล่าสุดในเทคโนโลยีดิจิตอลรวมทั้งชิปสมาร์ทที่ติดตั้งและอินเตอร์เฟซสําหรับการปรับปรุงกับวิธีการรับข้อมูลที่ทันสมัยในอนาคต เช่น NB-IoT, ให้ประโยชน์เต็มที่ของการดิจิตอล เพื่อการวัดและการแบ่งปันข้อมูลที่ดีขึ้น

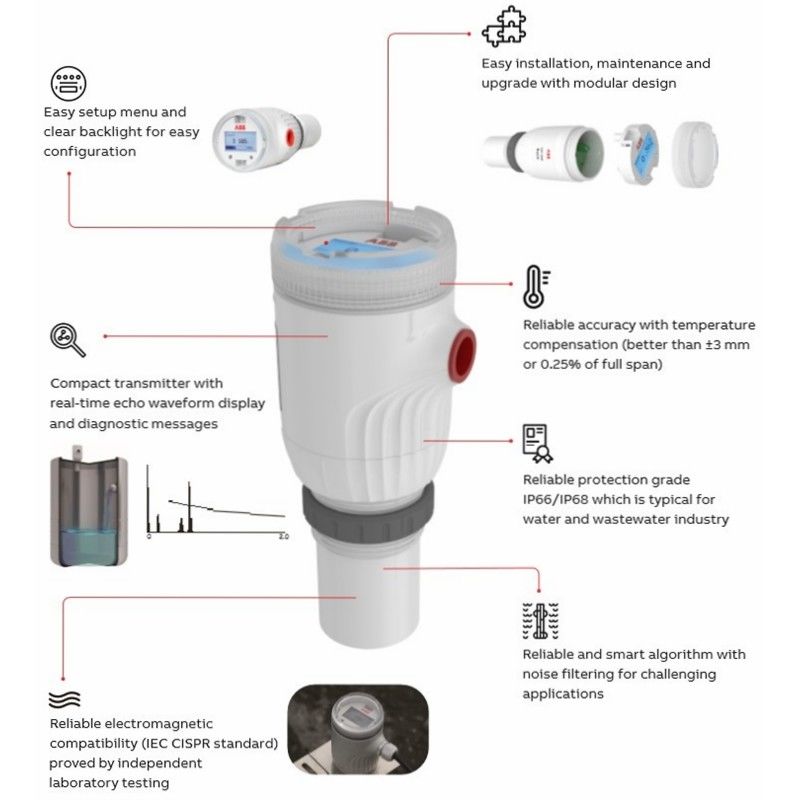

ลักษณะ:
ใช้งานง่าย
• เมนูการตั้งค่าง่ายและแสงเบื้องหลังที่ชัดเจนเพื่อการตั้งค่าง่าย
• การติดตั้ง, การบํารุงรักษาและการปรับปรุงแบบง่าย ด้วยการออกแบบแบบโมดูล
ฉลาดและน่าเชื่อถือ
• เครื่องส่งที่คอมแพคต์ พร้อมแสดงรูปคลื่นเสียงสะท้อนในเวลาจริง และข้อความตรวจสอบ
• ความแม่นยําที่น่าเชื่อถือด้วยการชดเชยอุณหภูมิ (ดีกว่า ± 3 มม.หรือ 0.25% ของช่วงเต็ม)
• อัลกอริทึมที่น่าเชื่อถือและฉลาดที่มีการกรองเสียงสําหรับการใช้งานที่ท้าทาย
• เกรดการป้องกันที่น่าเชื่อถือ IP66/IP68 ซึ่งเป็นธรรมดาสําหรับอุตสาหกรรมน้ําและน้ําเสีย
• ความเข้ากันได้อย่างน่าเชื่อถือทางไฟฟ้าแม่เหล็ก (มาตรฐาน IEC CISPR) ที่พิสูจน์โดยการทดสอบห้องปฏิบัติการที่อิสระ
รายละเอียดเทคนิค
การวัด
• ระยะการวัด
0.35 ถึง 8.00 เมตร
หมายเหตุ:
สภาพการใช้งานอาจทําให้เสียงฉีดอัลตร้าซาวน์ลดลง ซึ่งอาจทําให้ช่วงการวัดสั้นลง สอนกับ ABB สําหรับการใช้งานที่เกี่ยวข้องกับวัสดุหลากหลาย, คันป่าหรือฝุ่นหนัก, ความวุ่นวายแรงหรือฟอง.
•มุมของรัง
(@ -3 dB มุมเต็ม) : 10°
• ถูกต้อง และ สามารถ ทําซ้ํา ได้
± 3 มิลลิเมตรหรือ 0.25% ของช่วงความกว้างเต็ม
หมายเหตุ:
ความแม่นยําและความมั่นคงยังได้รับการรับประกันด้วยอัลการิทึมรวมถึงการชดเชยอุณหภูมิ, กําหนดการ GAP และกรองเสียง
• การแก้ไข
1 มม.
• เวลาอัพเดท
2 s
ข้อมูลไฟฟ้า
• ทอร์มิเนล
ช่องข้ามเคเบิลสูงสุด: 1.5 mm2 (AWG 16)
• พลังงาน
LST200-Basic: 15 ถึง 30 VDC
LST200-LCD: 19 ถึง 30 VDC
Ripple: สูงสุด 5 %
• การใช้พลังงาน
60mW ถึง 600mW
• การออกแบบแบบแอนาล็อก
การออก 2 สายไฟ: 4 ถึง 20 mA ที่เกี่ยวข้องกับระดับ/ระยะทาง/ปริมาตร/การไหลเวียน, คอมพนันภาพเต็มสําหรับผลกระทบจากอุณหภูมิ
• จอจอจอจอจอจอจอจอจอจอ
ไฟหลังสีน้ําเงิน จัดแสดงความสูง 6 มิลลิเมตร พร้อมบาร์กราฟร้อยละ
การเขียนโปรแกรมแบบเรียบง่ายสองปุ่ม พร้อมเมนูการตั้งค่าที่ง่าย ทําให้การตั้งค่าเร็ว
รูปแบบคลื่นในเวลาจริง
ข้อความตรวจสอบ
อัตราการระบายน้ํารวมและจริง
ภาษา: อังกฤษ และจีน
ข้อมูลทางกล
• กล่องและเซ็นเซอร์: PC (พอลิการ์บอเนต)
หมายเหตุ: ต้องตรวจสอบความเหมาะสมทางเคมีของเซ็นเซอร์
ก่อนการติดตั้ง
• ขนาด
90 × 81 × 209 มม (3.56 × 3.19 × 8.24 นิ้ว)
• น้ําหนัก
680 กรัม
• การใส่สายไฟฟ้า
M20 × 1.5 ช่องเจาะที่มีเส้นใยสําหรับเส้นใยเคเบิล โดยตรงบนกระเป๋า
• การเชื่อมโยงกระบวนการ
M56x30, ความยาว 35 มม.
ข้อมูลสิ่งแวดล้อม
• ความเหมาะสมทางแม่เหล็กไฟฟ้า (EMC)
· IEC 61326-1 ตารางที่ 2
· CISPR ชั้น B
• ป้องกัน IP
IP66/67 ตาม EN 60529
ปรับระดับ IP68 ถึง 2 เมตร ตลอด 24 ชั่วโมงในอุณหภูมิห้อง
• อากาศร้อน
-30 ถึง 60 °C (-22 ถึง 140 °F) ตาม EN 60068-2-14
-20 ถึง 60 °C (-4 ถึง 140 °F) สําหรับการแสดง
• ความชื้น
ความชื้นสัมพันธ์: สูงสุด 100%
• ความดันของเซ็นเซอร์
การวัดฟังก์ชันจาก -4 ถึง 44 psi
(-0.25 ถึง 3.0 บาร์)
• ทนต่อการสั่นสะเทือน
แบบสุ่ม: ตาม EN 60068-2-64
การกระแทก: IEC 60068-2-27
• คลาสสภาพอากาศ
IEC 60068-2-38 การทดสอบ Z/AD
